РЕЗУЛТАТИ


  • Предложена е нова концепция в системите за интелигентно управление в електроснабдителни системи, базирана на управление по критерий минимални загуби на мощност и енергия, чрез употребата на иновативни контролери от централизиран вид.
  • Разработено е техническо решение, включващо следните компоненти:
    • Специализиран модул за едновременно измерване на четири присъединения средно напрежение (МC1);
    • Специализиран модул за едновременно измерване на четири присъединения ниско напрежение (МC2);
    • Специализиран модул (PCC) за контрол на комутационно защитна апаратура Ср.Н. и Н.Н.;
    • Специализиран централен модул за управление на трите подмодула на системата;
    • Разработена е серийна комуникация, като RS протокол в нестандартна конфигурация за връзка между отделните модули и оперативен потребителски терминал с Тouch-Screen Display;
    • Софтуерно осигуряване за МC1 и МC2;
    • Софтуерно осигуряване за PCC;
    • Софтуерно осигуряване за протоколите за комуникация;
    • Потребителски интерфейс за Touch-Screen;

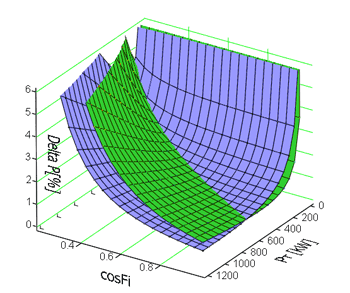

Пример: Повърхности на загубите на трансформатори ТМ1000 и 1250 в разделен
режим (зелен цвят) и работа в паралел (син цвят)
Решението е приложимо за всички разпространени схеми на ТП и всички стандартни мощности трансформатори 20/0,4 kV, 10/0,4 кV и 6/0,4 kV. Базовата конфигурация е разработена за четири трансформаторна подстанция, като броя трансформатори може да бъде редуциран чрез потребителска настройка.
Решението е приложимо при използване на напреженови измервателни трансформатори с вторични параметри Uн=100V; (100/v3)V; 110V; (110/v3)V и токови измервателни трансформатори с I2Н=5А или 1А.

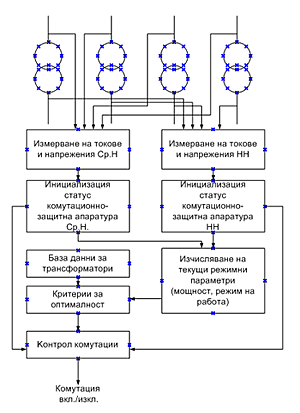

Блокова схема на алгоритъм за управление
ФУНКЦИОНАЛНОСТ
  • Измервателна част: Измерване на ток и напрежение в реално време като моментни стойности на страна Ср.Н и Н.Н. и изчисляване на ефективни стойности за ток, напрежение, мощност (активна, реактивна, пълна), хармоничен състав (на ток и напрежение) с употребата на измервателни трансформатори (за средно напрежение) и директно измерване на напрежение и с употребата на токови трансформатори (за ниско напрежение); Наблюдение на статуса на комутационно-защитната апаратура Ср.Н. и Н.Н.
  • Контролна част: Комутация на мощностни разединители и/или прекъсвачи за Ср.Н., комутация на прекъсвачи за Н.Н. при отчитане правилата за оперативни превключ-вания и статуса на съоръженията.
  • Критерии за управление: Постигане на минимални загуби в силовите трансформатори във функция от коефициента на натоварване, типовете трансформатори и режима на реактивната мощност.
